YRT系列
專注研發制造精密交叉滾子軸承和轉臺軸承以及各種非標軸承

Focus on R & D and manufacture of precision cross roller bearings and turntable bearings as well as a variety of non-standard bearings

咨詢訂購
全國統一服務熱線: 137-2160-5765
YRT系列—詳情介紹

YRT系列--簡介

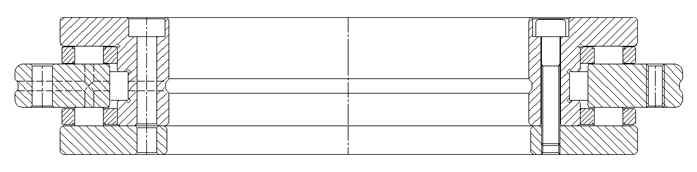

YRT轉臺軸承由一個推力或向心座圈,一個推力或向心軸圈,一個推力墊圈,兩個滾針保持架組件和一組向心圓柱滾子組成,座圈和軸圈有均布的安裝用螺釘孔,該型軸承具有高軸向和徑向承載能力,高傾斜剛度和高精度。該型軸承對與之相配的設備零件的要求也較高,安裝時需控制安裝螺釘的扭緊力矩。


YRT系列--用途

被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

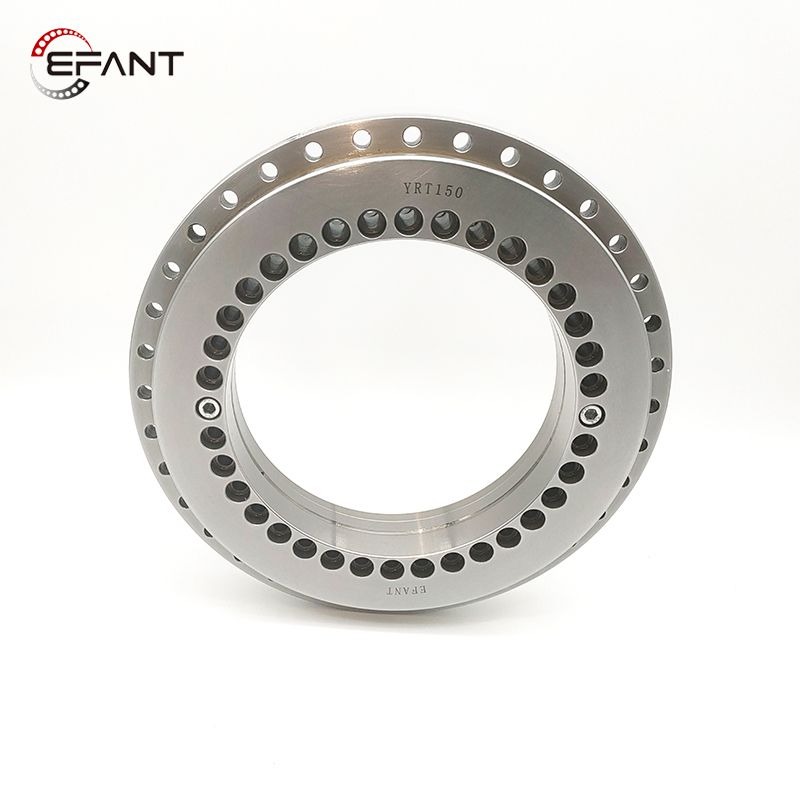

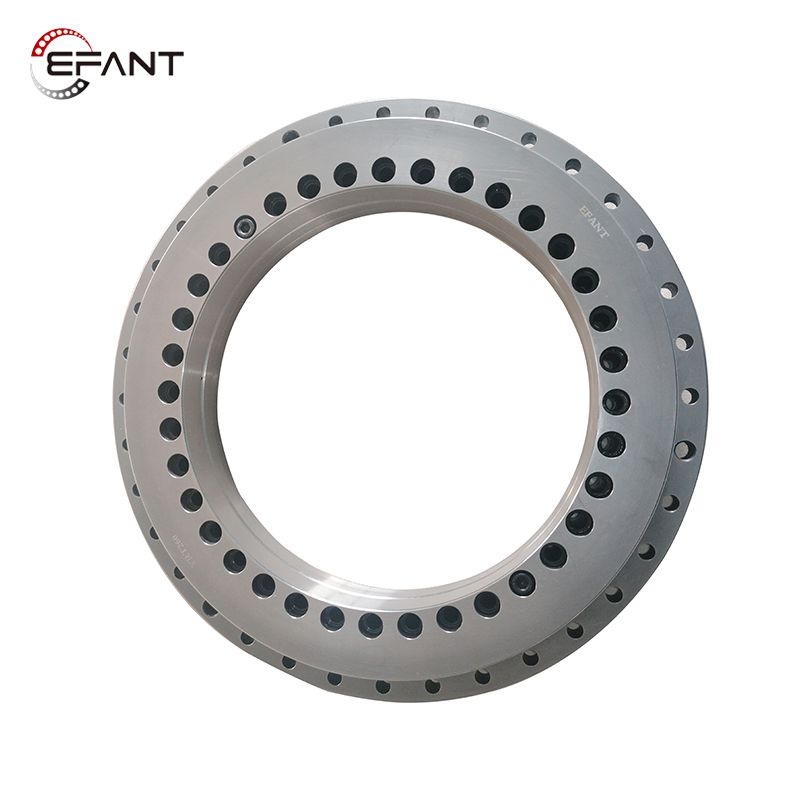

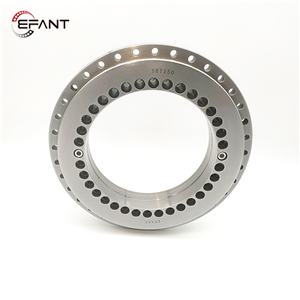

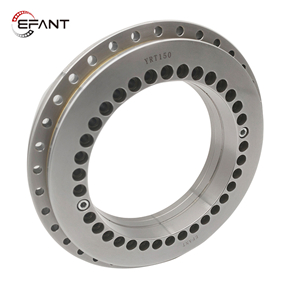

YRT系列--圖片


YRT系列--視頻


YRT系列--參數表

該系列軸承分為標準型號YRT和高速型號YRTS,高速型號區別于標準型號:高速型號的徑向部分的圓柱滾子之間有徑向保持器隔開,而標準型號的徑向部分的圓柱滾子之間沒有保持器隔開,處于滿裝狀態;因此高速型號的運動轉速高于標準型號,更適合對精度和轉速要求較高的工作場合,而標準型號更多應用于較高承載、較高轉速和較大剛性而轉速較低的工作場合。


型號內徑公差外徑公差軸承高度公差高度1普通公差嚴格公差高度2嚴格公差內圈外徑外圈高度內圈軸肩外圈軸肩重量
d(mm)δd(mm)D(mm)δD(mm)H(mm)δH(mm)H1(mm)δH1(mm)δH10(mm)H2(mm)δH20(mm)D1(mm)C(mm)ds(mm)Dh(mm)m(Kg)
YRT50500/-0.0081260/-0.01130±0.2520±0.125±0.02510±0.020105101031071.6
YRT80800/-0.0091460/-0.01135±0.3023.35±0.15±0.02511.65±0.020130121281322.4
YRT1001000/-0.0101850/-0.01538±0.3525±0.175±0.02513±0.020161121591633.65
YRT1201200/-0.0102100/-0.01540±0.3526±0.175±0.02514±0.020185121831874.61
YRT1501500/-0.0132400/-0.01540±0.3526±0.175±0.0314±0.020214.512212.5216.55.4
YRT1801800/-0.0132800/-0.01843±0.3529±0.175±0.0314±0.025245152432477.2
YRT2002000/-0.0153000/-0.01845±0.3530±0.175±0.0315±0.025274.415272.4276.49.2
YRT2602600/-0.0183850/-0.02055±0.436.5±0.2±0.0418.5±0.0253471834534917.8
YRT3253250/-0.0234500/-0.02360±0.440±0.2±0.0520±0.0254152041341724.7
YRT3953950/-0.0235250/-0.02865±0.442.5±0.2±0.0522.5±0.025487.720485.7489.732.5
YRT4604600/-0.0236000/-0.02870±0.4546±0.225±0.0624±0.0305602255856245.2
YRT5805800/-0.0257500/-0.03590±0.5060±0.25±0.07530±0.0307003069870289
YRT6506500/-0.0388700/-0.050122±0.5078±0.25±0.10044±0.03080034798802170
YRT8508500/-0.05010950/-0.063124±0.680.5±0.3±0.12043.5±0.03010183710161020253
YRT9509500/-0.05012000/-0.063132±0.686±0.3±0.12046±0.03011304011281132312
YRT103010300/-0.06313000/-0.080145±0.692.5±0.3±0.15052.5±0.03012154012131217375
YRT120012000/-0.07514900/-0.085164±0.6108±0.3±0.15052.5±0.05014105214081412450

YRT系列--安裝過程



1. 準備安裝工具,包括毛刷、清潔布、清洗液、游標卡尺、塞尺、加熱器或安裝工裝、力矩扳手、磁力表座、千分表等。

2. 利用毛刷、清潔布、清洗液對安裝零件和使用的工具進行清洗清潔。

3. 利用加熱器或者安裝工裝將軸承裝入軸上,然后將軸承裝入軸承座內,也可以根據具體結構設計情況來確定安裝順序。

4. 安裝過程中嚴禁使滾動體受力,嚴禁安裝內圈時敲擊外圈,同樣嚴禁安裝外圈時敲擊內圈。

5. 利用游標卡尺和塞尺對安裝配合位置尺寸進行檢驗,重點保證軸肩深度尺寸正確。

6. 內圈端面螺釘和外圈端面螺釘的擰緊方法:用力矩扳手分三次將固定螺釘擰緊,每次分別按照螺釘標準力矩的40%、70%和100%和“十字交叉法”順序逐步擰緊螺釘。

7. 內圈和軸安裝完成后或者外圈和軸承座安裝完成后,用磁力表座和千分表對安裝精度進行檢驗,一旦發現問題需要拆掉重新安裝。

對于設計有潤滑油孔的安裝結構要特別注意潤滑油孔位置的對應安裝。



潤滑

該系列軸承在沒有特殊要求的條件下在出廠時已經填充潤滑脂;如果客戶對潤滑脂有特殊要求,請在工況條件表中說明;如果客戶采用油液潤滑的方式,也請在工況條件表中說明,軸承在出廠時不填充潤滑脂,僅保留少量的防銹油。

軸承在出廠時內部填充的潤滑脂已經經過跑和,如果客戶長時間存放后再使用,請在使用前跑和一段時間,根據軸承的大小不同,我們推薦跑和20圈到50圈。

不同牌號的潤滑脂不得混用,防止發生反應而導致潤滑脂失效,該要求敬請留意。

軸承經過長時間運轉后潤滑脂會揮發、老化掉一部分,為了保證軸承處于良好的潤滑防護中,請及時補充同牌號的潤滑脂;根據實際應用工況條件不同,我們推薦的補充周期為六個月到十二個月。


研發

洛陽高精度軸承生產廠家,專注研發高精度交叉滾子軸承與機床轉臺軸承

制造

行業先進的管理體系及研發技術人員與現代化智能數控生產車間

質量

擁有一支實力出眾的技術團隊及完善的工藝裝備

服務

提供全套軸承安裝維護方案,工程師可上門診斷全程為您保駕護航

應用案例

專注研發制造精密交叉滾子軸承和轉臺軸承以及各種非標軸承
