CRBH系列—詳情介紹

CRBH型(內、外圈一體型)--簡介

CRBH系列型號內、外環都是一體結構,用于外環和內環旋轉。


CRBH型(內、外圈一體型)--用途

CRBH系列的內外圈都采用整體結構且沒有安裝孔,安裝時需要法蘭和支撐座固定。另外,由于外圈和內圈均為整體結構,安裝對性能沒有影響,因此能獲得穩定的旋轉精度和扭矩,特別適用于安裝尺寸有限、高精度、同時又要求高剛性的場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

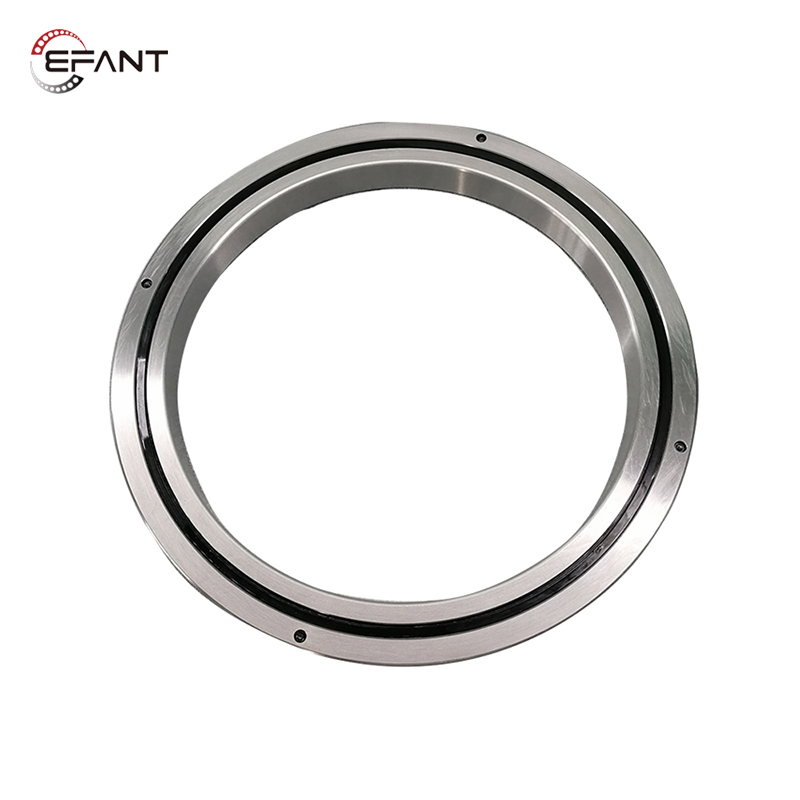

CRBH型(內、外圈一體型)--圖片

CRBH型(內、外圈一體型)--視頻


CRBH型(內、外圈一體型)--參數表

CRBH高剛性型

此型號軸承的內外圈均為整體結構,相對于RB型的分體外圈來說具有更高的結構剛性,此型號軸承被廣泛用于需要小型高剛性和高旋轉精度的機器人、機床及醫療設備等的旋轉部。



型號內徑公差外徑公差內圈寬度公差外圈寬度公差節圓直徑內圈軸肩外圈軸肩重量
d(mm)δd(mm)D(mm)δD(mm)B(mm)δB(mm)B1(mm)δB1(mm)Dpw(mm)ds(mm)Dh(mm)m(Kg)
CRBHV2008A200/-0.006360/-0.00780/-0.07580/-0.0752724310.04
CRBHV2508A250/-0.006410/-0.00780/-0.07580/-0.0753229360.05
CRBHV3010A300/-0.006550/-0.009100/-0.075100/-0.07541.536.548.50.12
CRBHV3510A350/-0.008600/-0.009100/-0.075100/-0.07546.541.553.50.13
CRBHV4010A400/-0.008650/-0.009100/-0.075100/-0.07551.546.558.50.15
CRBHV4510A450/-0.008700/-0.009100/-0.075100/-0.07556.551.863.50.16
CRBHV5013A500/-0.008800/-0.009130/-0.075130/-0.0756456740.29
CRBHV6013A600/-0.009900/-0.010130/-0.075130/-0.0757466840.33
CRBHV7013A700/-0.0091000/-0.010130/-0.075130/-0.0758476940.38
CRBHV8016A800/-0.0091200/-0.010160/-0.075160/-0.07598881120.74
CRBHV9016A900/-0.0101300/-0.011160/-0.075160/-0.075108981220.81
CRBHV10020A1000/-0.0101500/-0.011200/-0.075200/-0.0751231101401.45
CRBHV11020A1100/-0.0101600/-0.013200/-0.075200/-0.1001331201501.56
CRBHV12025A1200/-0.0101800/-0.013250/-0.075250/-0.100148.71321682.62
CRBHV13025A1300/-0.0131900/-0.15250/-0.100250/-0.1001581421782.82
CRBHV14025A1400/-0.0132000/-0.015250/-0.100250/-0.1001681521882.96
CRBHV15025A1500/-0.0132100/-0.015250/-0.100250/-0.1001781621983.16
CRBHV20025A2000/-0.0152600/-0.018250/-0.100250/-0.1202302122484
CRBHV25025A2500/-0.0153100/-0.018250/-0.100250/-0.120277.52622984.97


交叉滾子軸承--產品分類

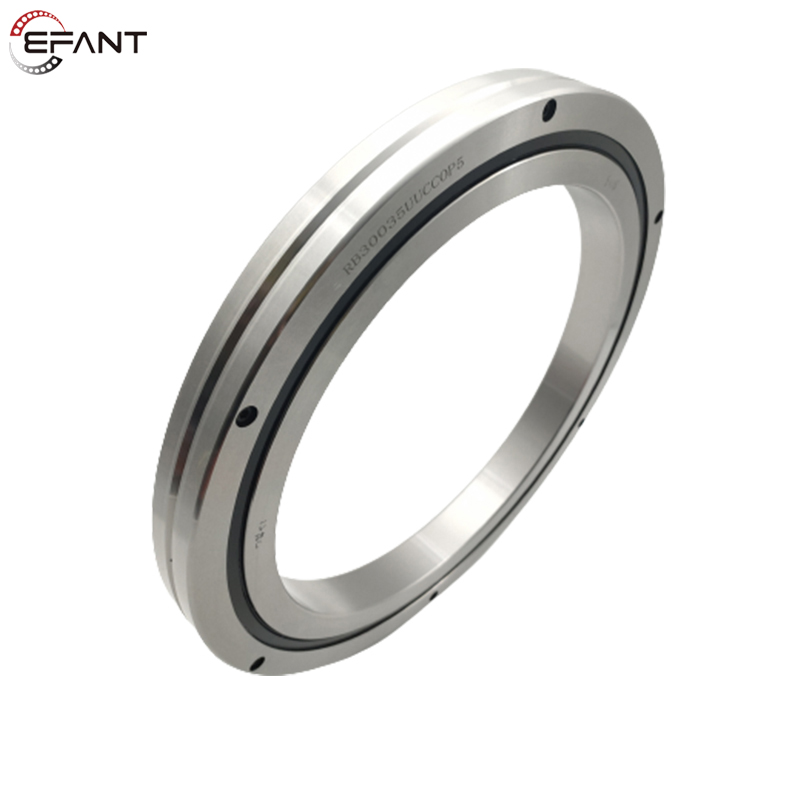

RB型(外環分割、內環旋轉)

RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開,而內圈是一體式設計,適用于需要高內環旋轉精度的零件部位。

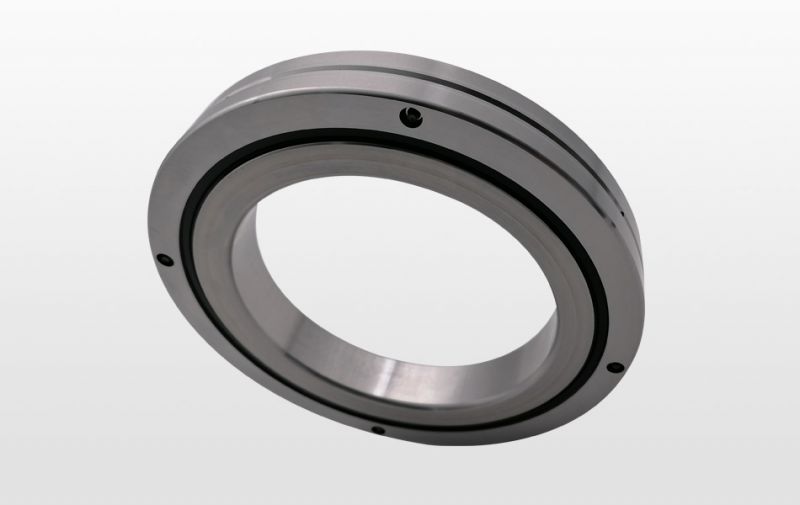

RA型(外環分割、內環旋轉)
該系列型號是緊湊型,是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位,例如機器人和機械手的旋轉零件部位。

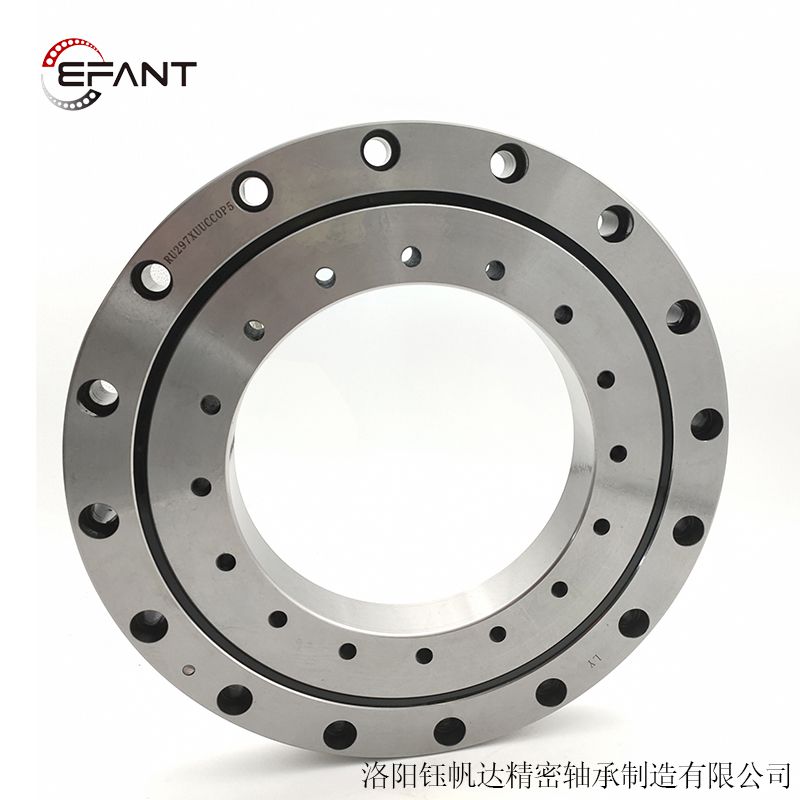

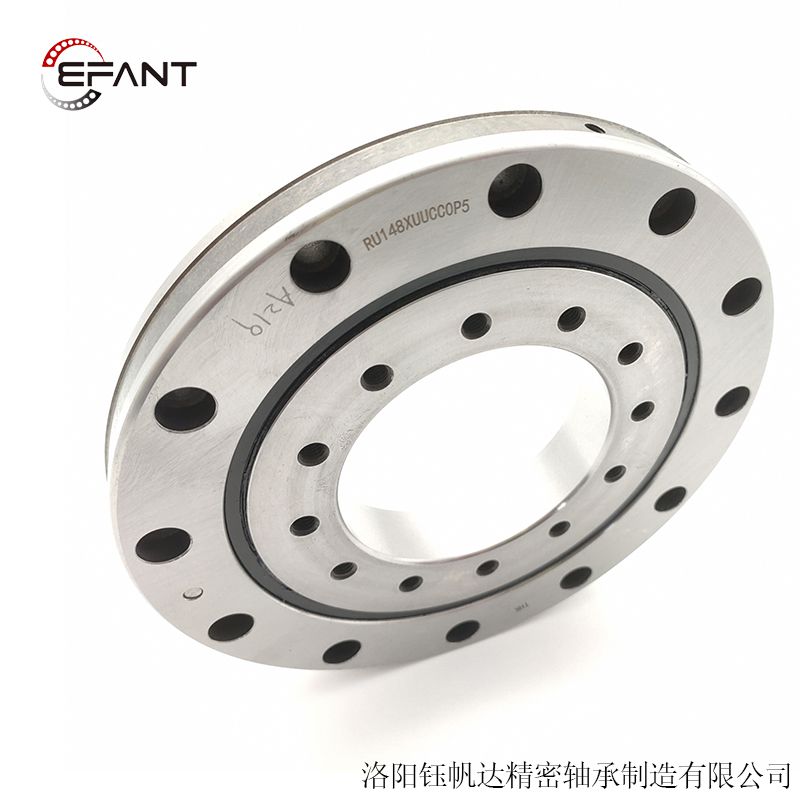

RU型(內、外環一體)
由于該系列已進行了裝置孔的加工,因此無需固定法蘭和支撐座。另外,由于是一體的內外環結構(帶座),該裝置幾乎對性能沒有影響,因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
  CRBH型(內外環一體)
CRBH系列型號內、外環都是一體結構,用于外環和內環旋轉。

RW雙列型(內外圈一體型)

此型號是雙列滾道結構的交叉圓柱滾子結構,內外圈為整體結構,單列滾子單向排列不交叉,兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內,內外圈端面上設計有安裝孔,方便端面安裝的結構設計。

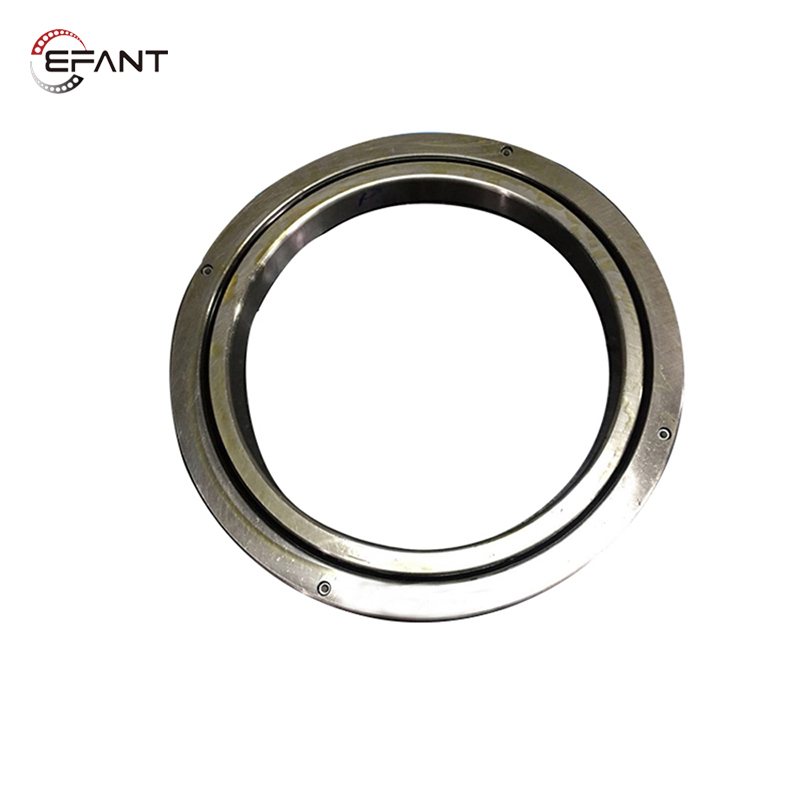

SX型(外圈分割型)

SX系列型號結構與RB系列類似,外環是兩分割的結構,通過三個彈簧卡環連接,內環一體設計,適用于要求內環旋轉精度高的地方。

XU和XSU型(內、外環體型)

此兩型號的交叉圓柱滾子軸承內外圈均為整體結構,可以直接進行端面安裝。

RE型(內環分割、外環旋轉)
該系列是從RB型的設計概念衍生而來的新型,其主要尺寸與RB型相同。其結構是:內環為分割式,外環為一體式設計,適用于要求外環旋轉精度高的零件部位。
