SX系列

專注研發制造精密交叉滾子軸承和轉臺軸承以及各種非標軸承

Focus on R & D and manufacture of precision cross roller bearings and turntable bearings as well as a variety of non-standard bearings

咨詢訂購

全國統一服務熱線： 137-2160-5765

SX系列—詳情介紹

SX系列--簡介

SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

SX系列--用途

SX系列在相同的軸徑情況下比RB系列有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

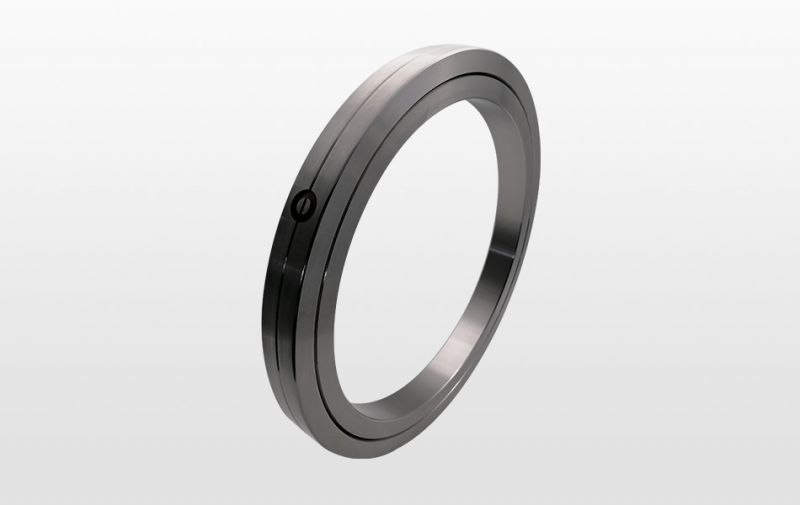

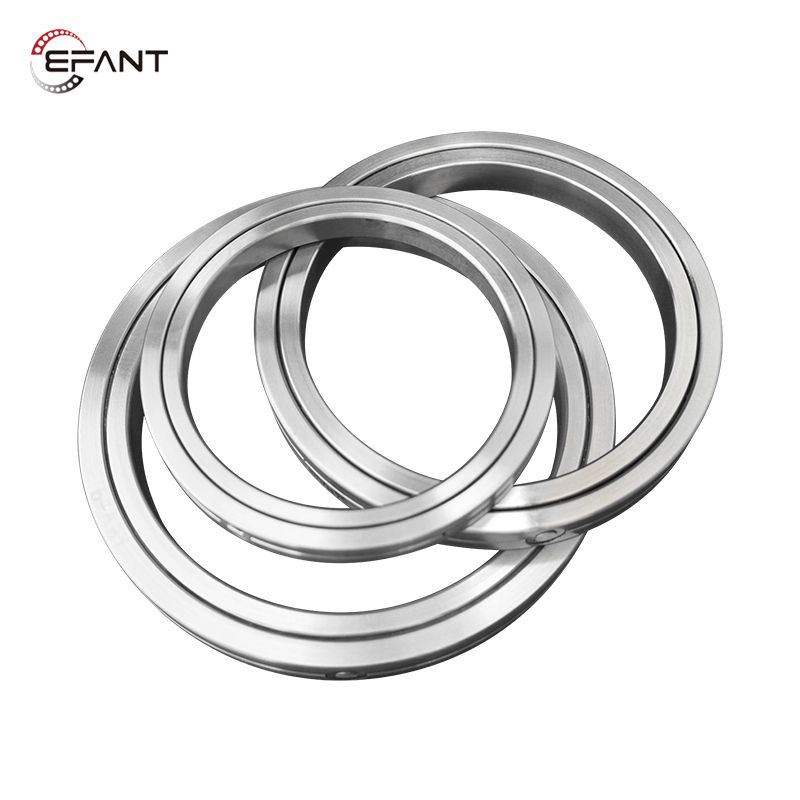

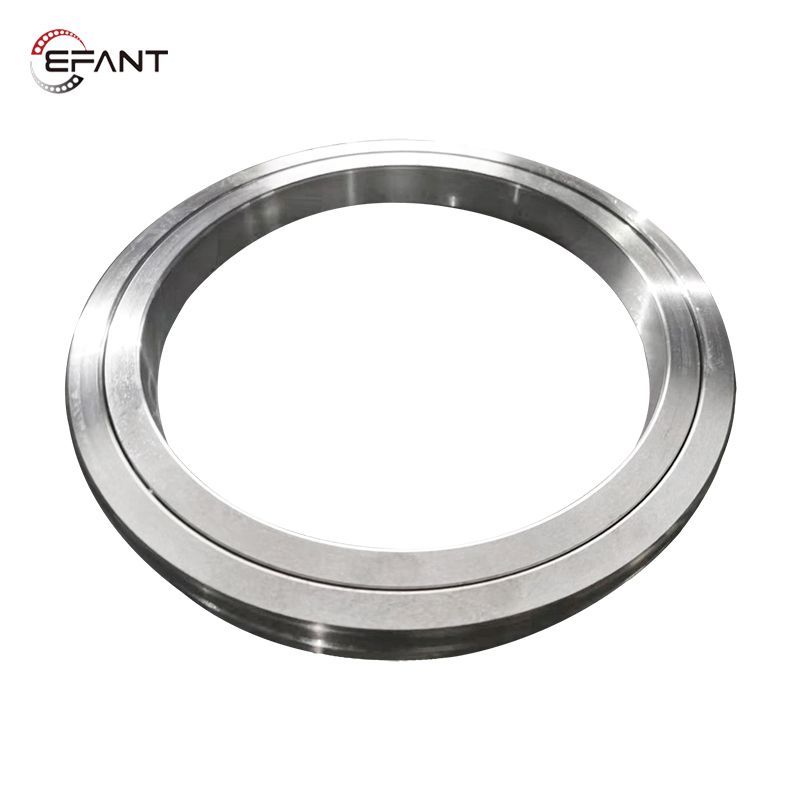

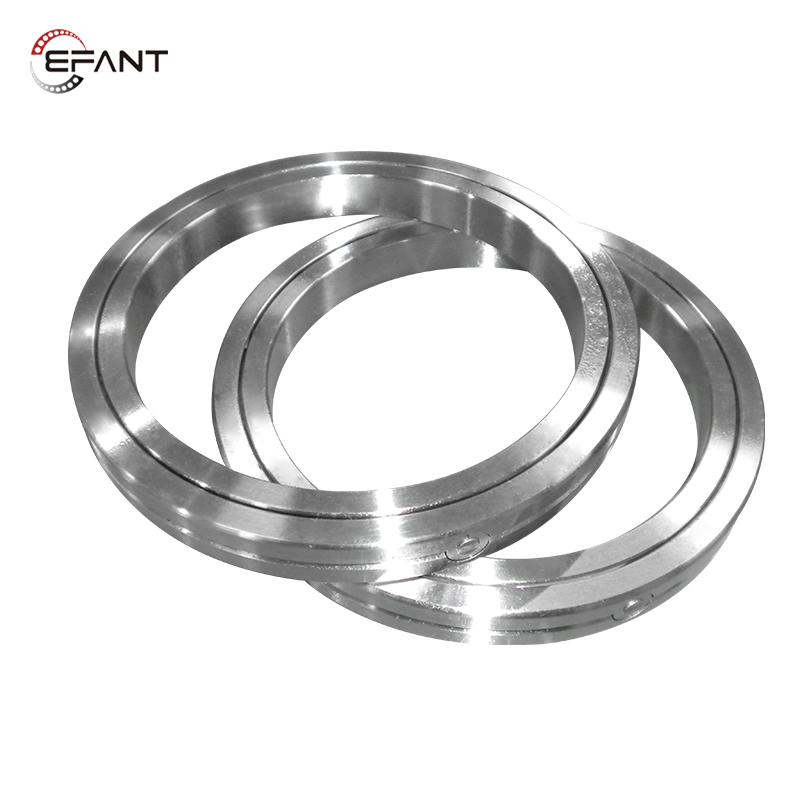

SX系列--圖片

SX系列--視頻

SX系列--參數表

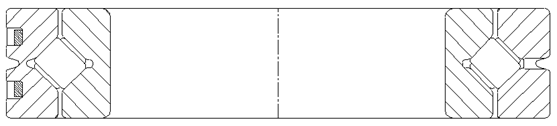

此型號的交叉圓柱滾子軸承是按照深溝球軸承618系列設計的，圓柱滾子呈90°夾角按照1:1交叉排列在兩個90°的V型滾道之間，內圈為整體結構，外圈剖分為軸向上下兩部分，在圓周方向上用3個連接環連接起來，內外圈之間沒有密封圈。

型號	內徑	公差	外徑	公差	內圈寬度	公差	外圈寬度	公差	節圓直徑	內圈軸肩	外圈軸肩	重量
型號	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	B1（mm）	δB1（mm）	Dpw（mm）	ds（mm）	Dh（mm）	m（Kg）
SX011814	70	0.004/-0.015	90	0/-0.022	10	0/-0.010	10	±0.060	80	77	83	0.3
SX011818	90	0.004/-0.018	115	0/-0.022	13	0/-0.010	13	±0.060	102	98.1	105.9	0.4
SX011820	100	0.004/-0.018	125	0/-0.025	13	0/-0.010	13	±0.060	112	108.1	115.9	0.5
SX011824	120	0.004/-0.018	150	0/-0.025	16	0/-0.010	16	±0.060	135	130.2	139.8	0.8
SX011828	140	0.004/-0.021	175	0/-0.025	18	0/-0.010	18	±0.060	157	151.6	162.4	1.1
SX011832	160	0.004/-0.021	200	0/-0.029	20	0/-0.025	20	±0.100	180	174	186	1.7
SX011836	180	0.004/-0.021	225	0/-0.029	22	0/-0.025	22	±0.100	202	195.4	208.6	2.3
SX011840	200	0.004/-0.024	250	0/-0.029	24	0/-0.025	24	±0.100	225	217.8	232.2	3.1
SX011848	240	0.005/-0.024	300	0/-0.032	28	0/-0.025	28	±0.100	270	261.6	278.4	5.3
SX011860	300	0.005/-0.027	380	0/-0.036	38	0/-0.050	38	±0.140	340	328.6	351.4	12
SX011868	340	0.007/-0.039	420	0/-0.040	38	0/-0.050	38	±0.140	380	368.6	391.4	13.5
SX011880	400	0.007/-0.029	500	0/-0.040	46	0/-0.050	46	±0.150	450	436.2	463.8	24
SX0118/500	500	0.008/-0.032	620	0/-0.044	56	0/-0.050	56	±0.160	560	543.2	576.8	44

交叉滾子軸承--產品分類

RB型（外環分割、內環旋轉）

RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。

RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
　　CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

RW雙列型（內外圈一體型）

此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。

SX型（外圈分割型）

SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

XU和XSU型（內、外環體型）

此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。

RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
